玻化微珠保温砂浆

产品概述：

巨能兴业玻化微珠A级防火保温隔热砂浆是以精
选的玻化微珠颗粒这种轻质骨料为主要原料，
经过科学的级配，加入环保型高强度、低导热无机粘
结材料和多种环保功能性外加剂，通过特定的生产工

艺进行混合干搅拌而制成的无机保温防火砂浆（如
右图）。

优越性性：

保温性能优异

采用高强低导热无机粘接材料，精选粒径为0.1mm至2mm之间的玻化微珠进行科学级配，使得保温砂浆中保温颗粒之间空隙最少，颗粒之间的传热降至最低。再加上玻化微珠颗粒本身外气孔封闭内丰富空腔的独特结构，让保温材料内部形成数量众多的层层封闭空腔，有效消除了孔内气体的对流换热和孔壁之间的辐射换热。这样的多重保障，使该保温材料的保温性能得到最好的加强。

原料自控 品质稳定
巨能兴业玻化微珠保温砂浆从玻化微珠原材
料开始均自主生产，整体生产工艺流程是：
精选原矿砂材料，进行玻化微珠颗粒的定向
可控生产，最后的砂浆混合过程全部实现流
水线操作，质量一步步严格检验，从根本上
确保材质的一致性、稳定性及可靠性。

防火性好
材料燃烧性为A级，可耐1000摄氏度以下高温，弥补了现有有机类保温材料易燃且高温产生毒害气体的缺陷，是楼梯间，消防通道等内保温产品。

360°绿色环保

材料全部来自天然，无毒无害，无辐射，无有害气体排放，是一种真正绿色环保的新一代无机建材。
隔音效果佳

因玻化微珠独特的表面封闭内部多空腔结构，使其隔音效果显著，可以单独作为隔音板使用。

耐候性70年
因具有优良的A级防火、吸音、透气、耐水、抗冻融性能，其耐候性达70年，确保保温系统与建筑物主体具有同等寿命。
和传统保温材料比，巨能兴业玻化微珠保温防火砂浆还具有：隔热性能优异，耐水性好、干缩率小，静压剪切力强，触变、和易性好，抗冻融性能好、性能稳定耐久，抗风压性能好，施工成本低，整体性好等等优点。

巨能兴业玻化微珠保温砂浆和传统保温系统的性能对比：

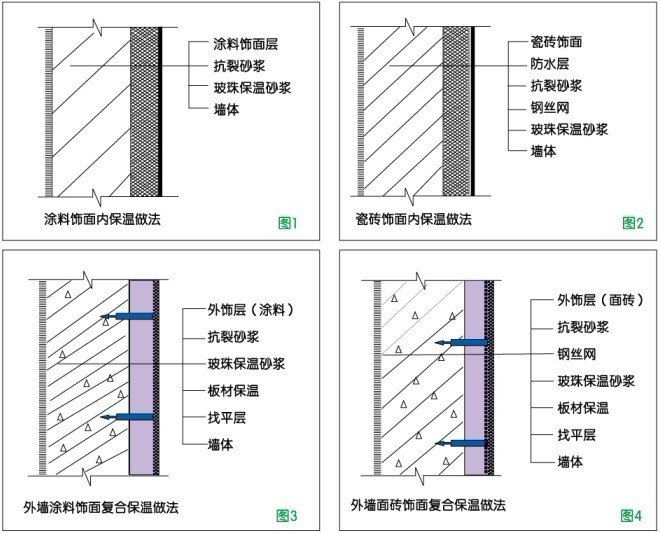

适用范围：

饰面为涂料或面砖的外保温层；                  大模内置舒乐板体系的外抹灰；

楼梯间、分户隔墙、厨厕内保温；                封闭式阳台、顶棚等维护结构在内的内保温层；

地下车库顶板的保温防火层；                    钢结构建筑的保温层；

建筑异形结构保温层；                          干挂石材内层的保温填充；

地面保温、地采暖保温；                        上人屋面、种植屋面、木结构屋面保温。

技术指标：（完全符合国标GB/T20473-2006的技术要求）

巨能兴业玻化微珠A级防火保温隔热砂浆施工工艺

施工流程：
基层处理——贴饼冲筋——胶灰界面层——分层涂抹保温砂浆——固定钢丝网（需要时）——涂抹抗裂砂浆——面层施工
施工准备：
1.工具准备：我是砂浆搅拌机或手提电动搅拌器，手推车，灰斗，水桶，抹子，靠尺板，水平尺等
2.施工前修补墙面孔洞，清除表面浮灰、油污、隔离剂、碎屑等杂物，保证施工作业面干净。
3.按照结构控制线并结合保温层设计厚度弹施工控制线、打点。墙面误差大约10mm时，用水泥砂浆或巨能兴业玻化微珠砂浆找平，确保保温厚度均匀。
4.界面处理：混凝土结构表面用界面砂浆涂抹2-3mm的界面层（包括梁柱和水泥砂浆打底的部分）并拉毛，保证100％涂抹100％拉毛。

涂抹保温层：
1.浆料配置
(1)按照重量比  水：干粉料=（0.8-1）：1的比例配比，搅拌时先将水放入搅拌容器中，再放入保温砂浆。注意：严格控制水灰比，不可超量加水。
(2)用搅拌器械搅拌混合物5分钟左右，使玻化微珠和水混合均匀，形成粘稠的膏状物（用手抓起时粘稠感强、不松散、不瘫软、不滴水、方便涂抹）即可使用。
(3)注意：每次搅拌的浆料不宜过多，随搅随用，应在1小时内用完。
2.涂抹保温层
(1)根据施工图纸要求的保温厚度，用搅拌好的保温浆料在已经拉完毛的施工墙面布点，每平方米不得少于一个。
(2)第一遍要尽力压实，使其与墙体粘接牢固。如果涂抹立面墙面，厚度在1.5-2公分比较适宜；如果涂抹顶板，厚度不超过1公分。第一层表面预留毛面。待第一层保温自然养护干燥3-8个小时表面已经上强度后（根据环境温度调整时间），开始涂抹第二遍，分层之间留毛面不收光。以此类推，直至达到设计厚度再找平。
(3)如果施工面是立面墙面，保温厚度超过50mm或饰面为面砖的，应在保温层涂抹完毕并干燥后固定钢丝网；如果施工面是顶板，保温厚度超过50mm时，应在保温层涂抹完毕并干燥后固定钢丝网。

涂抹抗裂砂浆：
1.有钢丝网时，直接在钢丝网表面涂抹抗裂砂浆（网格饱满度应100％），压实、抹平。
2.无钢丝网时直接涂抹抗裂砂浆，然后找平收光。
3.抗裂砂浆厚度控制：无钢丝网时厚度在3mm左右，有钢丝网时最薄以覆盖钢丝网为宜，但不超过9mm，抗裂砂浆表面基本干燥后再进行外饰面层施工。
4.窗口或其他洞口四周阳台角要做50mm宽的水泥砂浆护角。
详细施工方法可参考华北图集88JZ37（2006）中的施工说明及华北图集08J1-1工程做法中第13页和第73页关于玻化微珠的施工说明。

注意事项：
1.施工温度要求在5摄氏度以上（指材料在整个水化反映需要的时间段以内）。
2.除水以外，巨能兴业玻化微珠保温砂浆在施工现场不需要添加任何外加剂，配置好的砂浆浆料要及时用完，未在规定的时间内使用完的浆料不可再加水使用（二次加水导致保温层强度降低甚至根本没有强度）。
3.应采用机械搅拌并控制搅拌时间，不可采用手工搅拌（手工搅拌过程不易控制，容易因搅拌不充分或过搅拌导致产品上墙后出现保温层质量问题）。
4.严格按照规定的水灰比。水灰比过大会导致保温层干固期延长，强度降低甚至开裂；水灰比过小会使胶粘材料没有充分溶解和混合，导致保温层强度降低甚至脱落。
5.产品工地保存时注意防水、防潮，干燥环境中存储期不宜超过3个月。
6.施工完毕的墙面在养护期内避免磕碰及水冲浸泡，并保持通风干燥。
